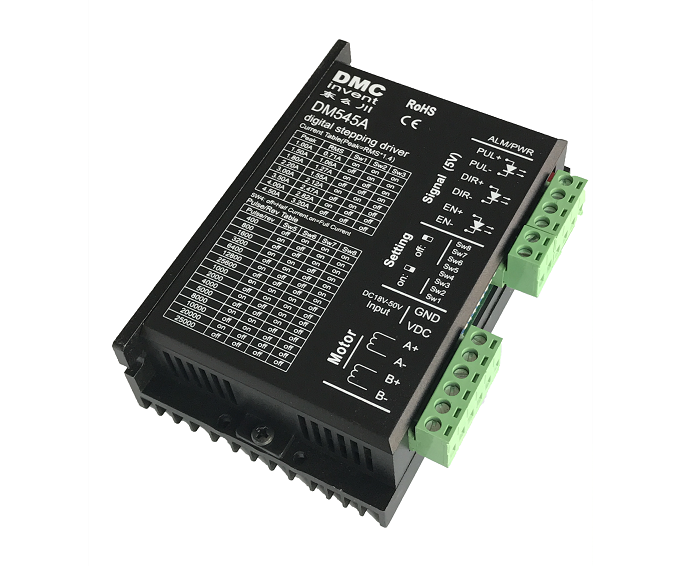

DM545A型步進驅動器，具有更低的電機發熱、運行噪聲和更高的平穩性，以及更低的成本，主要驅動42、57型兩相混合式步進電機。其微步細分數有15種，最大步數為25000Pulse/rev；其工作峰值電流范圍為1A－4.2A，輸出電流共有8檔，電流的分辨率約為0.45A；具有自動半流，過壓和過流保護等功能。本驅動器為直流供電，建議工作電壓范圍為24VDC－36VDC，電壓不超過50VDC，不低于20VDC
- 規格參數
- 產品特點

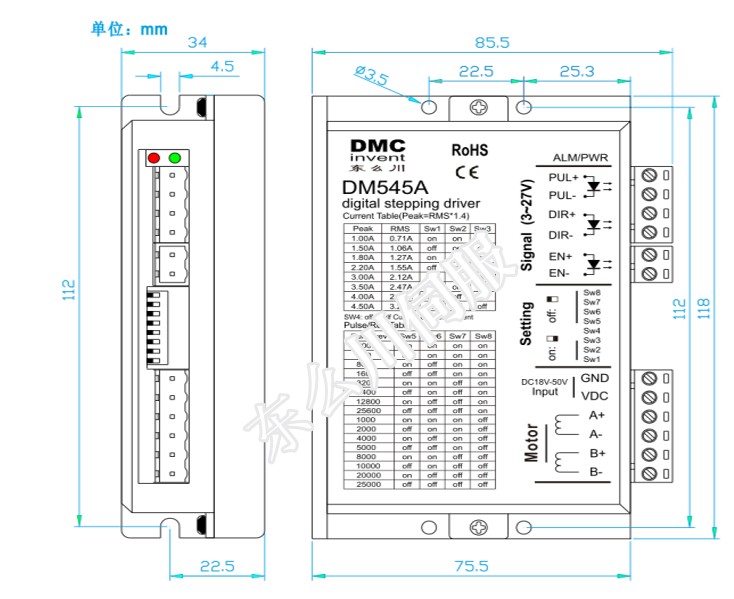

- 產品尺寸圖
- 匹配產品
- 應用領域
- 資料下載
驅動器功能說明：
| 驅動器功能 | 操作說明 |
| 微步細分設定 | 由SW5-SW8四個撥碼開關來設定驅動器微步細分數，其共有15檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分數的設定，請驅動器面版圖說明。 |
| 輸出細分設定 | 由 SW1-SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。 |
| 自動半流功能 | 用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右(實際值的60%)，發熱量理論上減至36%。 |
| 信號接口 | PUL+和 PUL-為控制脈沖信號正端和負端;DIR+和DIR-為方向信號正端和負端;ENA+和 ENA-為使能信號的正端和負端。 |
| 電機接口 | A+和 A-接步進電機A相繞組的正負端;B+和B-接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
| 電源接口 | 采用直流電源供電，工作電壓范圍建議為20-40VDC，電源功率大于100W。 |
| 指示燈 | 驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮;紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。 |
| 安裝說明 | 驅動器的外形尺寸為：118×75.5×34mm，安裝孔距為112mmmm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
電流設定：
| 輸出電流 | 參考電流 | SW1 | SW2 | SW3 |
| 1.00A | 0.71A | on | on | on |
| 1.46A | 1.04A | off | on | on |
| 1.91A | 1.36A | on | off | on |
| 2.37A | 1.69A | off | off | on |
| 2.84A | 2.03A | on | on | off |
| 3.31A | 2.36A | off | on | off |
| 3.76A | 2.69A | on | off | off |
| 4.20A | 3.00A | off | off | off |
微步細分設定：
| 步數/轉 | SW5 | SW6 | SW7 | SW8 |
| 400 | off | on | on | on |
| 800 | on | off | on | on |
| 1600 | off | off | on | on |
| 3200 | on | on | off | on |
| 6400 | off | on | off | on |
| 12800 | on | off | off | on |
| 25600 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 25000 | off | off | off | off |
●智能電流控制,提高動態Q值，使電機發熱大為降低
●抗共振技術，輕松突破中速共振區，中高速特性良好
●改進型PWM控制算法使電機及驅動器發熱量更小
●全流切換到半流無明顯的噪音與振動
●可驅動 4，6，8 線兩相步進電機
●光隔離差分信號輸入
●脈沖響應頻率最高可達 200KHz
●電流設定方便
●具有過壓、欠壓、短路等保護功能
適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光加工、數控機床、自動裝配設備等。在用戶期望低成本、低噪聲、高速度的設備中應用效果特佳。
