步進電機接線圖方法步驟，流程很簡單
發布時間：2021-04-23 00:58:31
首先，讓我們看看如何連接42步進電機接線方法。

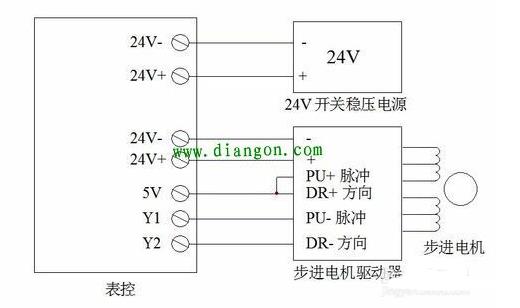

步進電機接線圖
第二步是接通步進電機驅動器的電源。如果我們在步進電機中使用直流24伏電源，我們可以與儀表控制共用開關電源。
第三步是連接步進電機驅動器和儀表控制控制接線：
1.將步進電機驅動器的脈沖輸入信號和方向輸入信號的正極連接到儀表控制的5V端子上。
2.將步進電機驅動器脈沖輸入信號的負端連接到儀表控制的Y1輸出端。
3.將步進電機驅動方向輸入信號負端接至儀表控制Y2輸出端。
4.下一步是設置步進電機驅動器的細分，一般可放置在8（1600）左右。在初步調試之后，設置所需的實際細分。
步進電機接線圖
5.設定步進電機正向旋轉設定，參照設定，一行實現正向旋轉。X1是向前旋轉的起動開關。
6.步進電機反向設定：X2為反向啟動開關，Y1輸出脈沖，Y2輸出方向信號。兩行執行相反的操作。
以上簡單介紹42步進電機接線的方法和最基本的設置教程，一般要保證接線正確，但要特別注意電源的極性，正確的設置才能正常工作。
