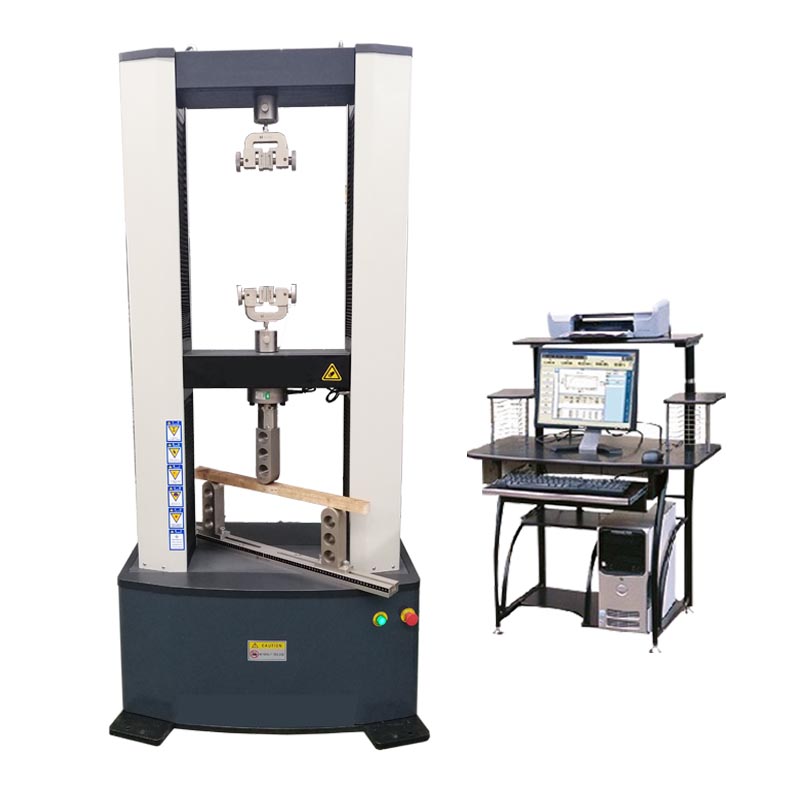

MWD-10A微機控制人造板萬能試驗機 MWD-10A微機控制人造板萬能試驗機執行標準： GB/T16491-1996《電子式wan能試驗機》 GB17657-1999《人造板及飾面人造板理化性能試驗方法》 GB2611-92 《試驗機通用技術要求》 GB/GB/T16825-1997《拉力試驗機檢驗》 GB/T528-1998中的要求和GB、ISO、ASTM、DIN等多種標準的數據處理,還可以根據用戶提供的標準及要求進行添加和補充。 適用范圍：MWD-10A微機控制人造板萬能試驗機主要進行內結合強度試驗、表面結合強度試驗、表面膠合強度，抗拉強度試驗，靜曲強度試驗，彈性模量試驗，握螺釘力試驗等多項人造板及飾面人造板的理化性能試驗。具有試驗速度設定，試驗力值顯示，zui大試驗力值顯示功能。同時，還具有限位保護和過載保護等功能。
MWD-10A微機控制人造板萬能試驗機主要技術指標： 1. zui大試驗力: 20kN 2. 測 量 范 圍: zui大試驗力的0.4%-100.%。 3. 試驗力精度: 優于示值的±0.5% 4. 試驗力分辨力: 1/300000(全程不分檔或等效6檔) 5. 橫梁位移測量精度:分辨率高于0.001mm 6. 變形測量精度: ±0.5%（在0.2-10mm范圍內） 7. 試驗速度范圍: 0.01-500mm/min，無級調速 8. 速度控制精度: ±1%(0.01-10mm/min); ±0.5%(10-500mm/min) 9. 恒力、恒變形、恒位移控制范圍: 0.2%-100.%FS 10. 夾具形式: 見附件 11. 整機電源:單相,220V±10%,50Hz，功率：1.5 kW 12. 工作環境:室溫—35℃,相對濕度不超過80% 13. 主機尺寸: 760 mm×530 mm×1760 mm 14. 整機重量: 420 kg MWD-10A微機控制人造板萬能試驗機產品特點：
1． 主機 1.1主機采用高鋼度門式框架結構，強度高、變形小； 1.2 采用進口高精度滾珠絲杠，傳動高效平穩； 1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙； 1.4 采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可達1:100000； 1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象； 1.6 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。 2． 控制系統 STC300全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在： 2.1 實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制； 2.2 數據采集系統由4路高精準24位A/D轉換通道組成。zui高分辨率達1/300000，全程不分檔； 2.3 選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計； 2.4 符合PCI總線標準，微機自動識別和安裝，做到“即插即測”； 2.5 電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。 MWD-10A微機控制人造板萬能試驗機基本配置 1． 試驗機主機 (門式框架結構) 1.1 交流伺服電機及伺服驅動器 1.2 高精度負荷傳感器 1.3進口精密滾珠絲杠副 1.4減速系統 2． STC300雙通道程控放大器 3． SMARTTEST專用控制軟件 4． 光電編碼器 5． 全套附具包括： 表面膠合強度試驗附具：20×20小方塊 一套，6塊試塊 內結合強度試驗附具： 50×50大方塊 一套，6對試塊 表面結合強度試驗附具：一頭方、一頭圓 一套，6塊試塊 握螺釘力試驗附具： 一套 靜曲強度試驗附具：φ15（板厚小于7mm） 各一套 彈性模量試驗附具：百分表0-10mm 一只 抗拉強度試驗附具： 一套 6． 聯想品牌計算機 7． 惠普A4噴墨打印機 8． 技術資料：使用說明書、軟件使用手冊、合格證、裝箱單 更多MWD-10A微機控制人造板萬能試驗機資料請聯系我們。專業生產液壓wan能試驗機，疲勞試驗機，扭轉試驗機，高溫蠕變?cè)囼?yàn)機，彈簧試驗機，彎曲試驗機，沖擊試驗機，彎曲強度試驗機，抗拉強度試驗機等。
|
