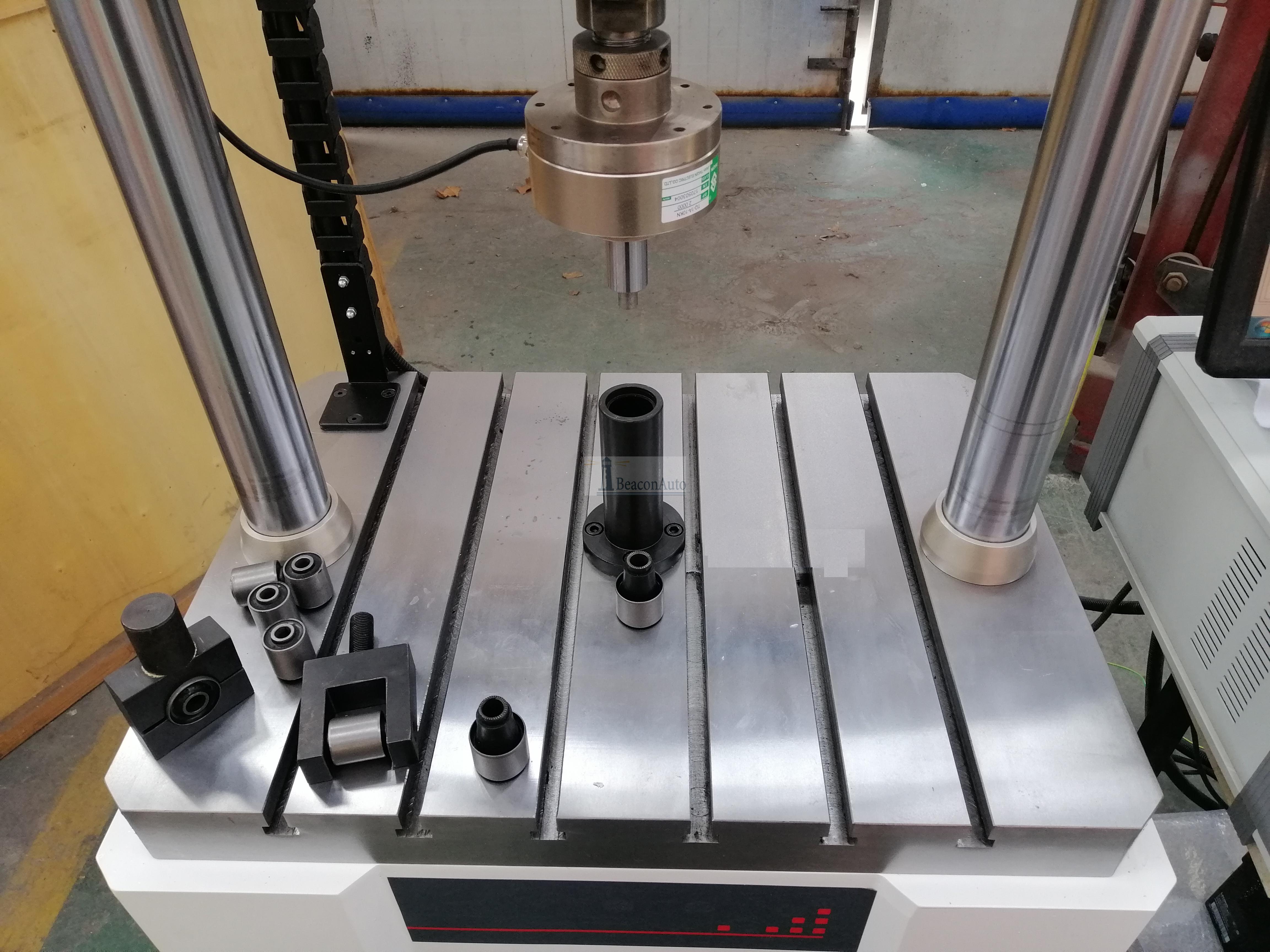

電纜抗擠壓試驗機 產品型號：WDW-50J 電纜抗擠壓試驗機依據標準： GBT 33594-2017電動汽車充電電纜 GBT 18487.1-2015 電動汽車傳導充電系統 電纜抗擠壓試驗機試驗方法： 試驗時，需要配置導通信號裝置，可提供30V或更小的直流電源，用于連接式樣導體之間以及導體和鋼板或鋼棒之間。 試樣為成品電纜，長度最小3000mm，試樣一端露出導體。 試樣露出的銅導體之間以及銅導體與拉力試驗機上的鋼板或鋼棒之間分別連接直流電源。 將兩鋼板平行安裝在壓力試驗機，兩鋼板的縱軸應在同一垂直平面上。式樣、設備以及周圍環境應在室溫下達到熱平衡。 試樣上的 個測試點應下面鋼板的中心，上的鋼板以10mm/minde速度下移直到接觸到試樣表面，并繼續下移直到指示信號接通。 記錄信號接通時的壓力試驗機指示的壓力值。 電纜抗擠壓試驗機技術指標： 1技術名稱：WDW-50 2試驗力(kN)：50 3試驗力測量范圍試驗力的：0.2 %~100% 4試驗力準確度：精密級為±0.5％ 5試驗力分辨力：200000碼 6引申計標距：50 7變形測量值：10 8試驗空間寬度600 9拉伸行程1000 10壓縮行程1000 11橫梁行程1200 12主機質量500kg 電纜抗擠壓試驗機技術參數： 1分辨率：0.01 2測量精度：1級 4加工定制：是 5電源電壓：220V 6規格：WDW-50J 7重量：500kg 98測量范圍：0-50KN 外形尺寸：850*650*2150mm
更多電纜抗擠壓試驗機資料請電話聯系我們。
|
