電子式動靜態拉扭復合疲勞試驗機技術資料

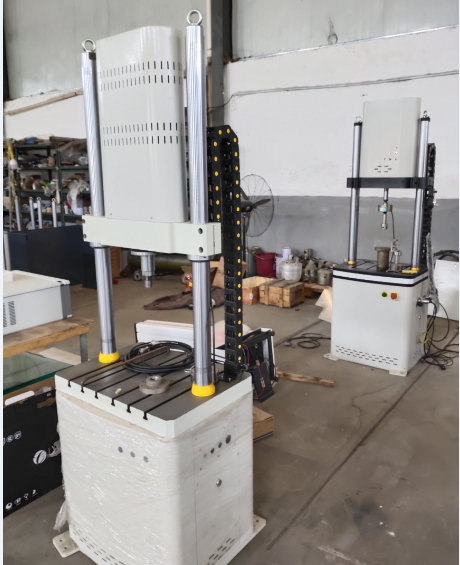

電子式動靜態拉扭復合疲勞試驗機

產品簡介:電子式動靜態拉扭復合疲勞試驗機主要由一臺主機、全數字單通道伺服控制器以及計算機打印機、相關試驗軟件、其它必要的附件等組成。

電子式動靜態拉扭復合疲勞試驗機產品特點:

主機:(輔助實驗夾具以客戶要求為準)

主機為雙立柱框架式結構, 伺服直線作動器下置于主機框架上部。夾頭分別安裝在橫梁和作動器活塞桿頂端。主機橫梁調整采用電動絲杠升降,傳動單元隱藏在橫梁內部,外觀整潔,主機下部工作臺為分體式,不需要刻意拆掉,整機防止在客戶Z定的臺面上。手動夾緊、彈性松開式結構,保證試驗過程中橫梁穩固可靠,同時保證在非試驗狀態時橫梁保持鎖止不動。立柱外表面采用電鍍硬鉻處理,可有效增加立柱抗磨損能力,提高防腐蝕能力,同時增加主機外形的美觀程度。

試驗機主機具有結構緊湊、橫梁升降自如、機架剛度高、試件夾持可靠、對中性好、裝夾方便等特點,并可配備各種夾具和環境試驗裝置以擴展試驗功能。


作動器:

2.1伺服直線作動器是試驗機的核心部件,試驗機通過作動器輸出試驗力。采用自有技術自行設計制造,作動器內置在主機上部,由作動器主體、伺服電機,伺服驅動器和傳感器組成。

2.2、伺服直線作動器振幅極限位置設計緩沖區,避免運行失控產生損傷。

2.3、伺服直線作動器位移傳感器內置于活塞桿內采用美國Schaevitz公司LVDT位移傳感器,運動靈活不受外來干擾活塞桿采用超精加工,表面鍍絡拋光達Rα0.4u。

2.4、負荷傳感器與夾頭接螺桿處、推桿桿與夾頭處設計有專用消除間隙裝置,進一步提高動態響應性能。

3、全數字單通道伺服控制器

3.1、控制通道數量:1個,包括試驗力和試驗位移、試驗變形三個閉環控制回路,具有控制模式無擾平滑切換功能。Z高閉環控制數據刷新頻率為6kHz;控制器A/D、D/A分辨率為16位;信號發生頻率范圍:0.001Hz~50Hz;信號發生器波形:正弦波、三角波、方波、鋸齒波等;兩級伺服閥驅動單元用于驅動伺服閥;遠程液壓泵站控制功能用于遠程控制液壓泵站;控制器具有極限參數設置功能,具有完備的保護功能。除具有過載(110﹪)保護、二級過流保護外,還具有任意設置的動負荷上下限保護、靜負荷上下限保護、頻率保護等。

3.3、控制器技術參數:

3.3.1全數字通用信號調理單元:試驗力、位移、變形三個閉環控制回路。具有控制模式無擾平滑切換功能。

3.3.2Z高閉環控制數據刷新頻率為6kHz

3.3.3控制器A/D、D/A分辨率為16位。

3.3.4信號發生頻率范圍:0.01Hz~1kHz。

3.3.5信號發生器波形:正弦波、三角波、方波、程序波

3.3.6控制精度:靜態控制精度為0.3%FS,動態控制精度典型值為0.5%FS。

3.3.7兩級伺服閥驅動單元。

3.3.8遠程液壓泵站控制功能。

3.3.9計數器容量:108

3.3.10其它必要的I/O輸入輸出單元:四個模擬輸入、四個模擬輸出接口;四個數字輸入、四個數字輸出接口(選配)。

3.3.11極限參數設置功能。

電子式動靜態拉扭復合疲勞試驗機技術指標:

3.1 Z大靜態試驗力:±20kN,全程不分檔,在1-100.%范圍內,示值精度20%起±1%。

3.2 Z大動態試驗力:±20kN,幅值波動度不大于±2%FS,(滿足《JB/T9397-2002 拉壓疲勞試驗機 技術條件》)。

3.3 作動器振幅:±50mm,示值精度20%起±0.5%FS。

3.4 頻率范圍:0.01—15Hz。

3.5幅頻特性:(取決于系統流量)

3.6 Z大速度:250mm/s。

3.7 控制器類型:單通道,位移和力兩路閉環通道。

3.8 主要試驗波形:正弦波、三角波、矩形波、斜波等。

3.9 試驗空間:高度750mm,試驗寬度420mm。

3.10 主機剛度:2.5×108 N/m。

3.11圓試樣夾持范圍:φ5—φ15mm。

3.12 主機重量:650kg

3.13整機功率:5kw

電子式動靜態拉扭復合疲勞試驗機系統配置清單:


項目名稱

數量

產地

1

主機

機架(含立柱、橫梁、工作臺等)

1套

自制

伺服直線作動器

1套


伺服驅動器

1


負荷傳感器

1

美國世銓(天津)/美國傳力

夾頭(根據客戶定制)

2

根據協議

2

全數字伺服控制器

1


3

試驗應用軟件包

1


4

計算機

1

HP

5

A4打印機

1

HP1112

6

用于標定負荷傳感器的反力架、壓縮附具

1

自制

7

壓縮附具

1

自制

8

三點彎曲附具

1

選配

9

剪切附具

1

選配

10

信號線、連接電纜

1




更多電子式動靜態拉扭復合疲勞試驗機請聯系我們。專業生產液壓W能試驗機,疲勞試驗機,扭轉試驗機,高溫蠕變試驗機,彈簧試驗機,彎曲試驗機,沖擊試驗機,彎曲強度試驗機,抗拉強度試驗機等
