電磁諧振式高頻摩擦力試驗機 電磁諧振式高頻摩擦力試驗機在各種類型的疲勞試驗機中，具有結構簡單、使用操作方便、效率高、耗能低等特點，所以它被廣泛的應用在國防科研、高等院校和工業生產等部門。電磁諧振式高頻疲勞試驗機被廣泛用來測試各種金屬材料抵抗疲勞斷裂性能、測試KIG值、S – N等曲線等等；選配不同的夾具或環境實驗裝置，被廣泛用來測試各種材料和零部件（如板材、齒輪、曲軸、螺栓、鏈條、連桿、緊湊拉伸等等）的疲勞壽命，可完成對稱疲勞試驗. 電磁諧振式高頻疲勞試驗機產品制造和檢驗標準：
1、 JB/T5488—91《高頻疲勞試驗機》標準；
2、 GB2611—92《試驗機通用技術要求》；
3、 JB/T8286—1999《軸向加荷疲勞試驗機動態力校準》。
 電磁諧振式高頻摩擦力試驗機主要技術特點

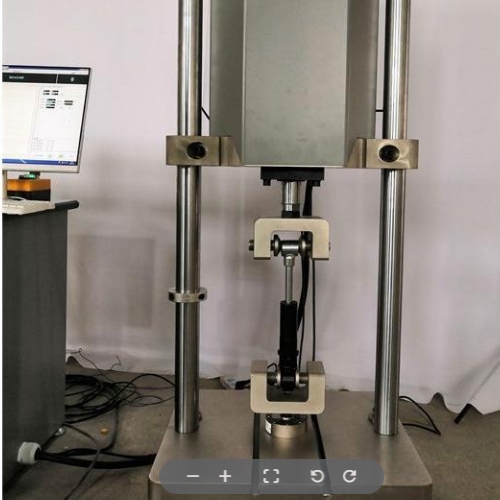

1. 電磁諧振式高頻疲勞試驗機主機
1.1 主機框架采用門式結構，雙絲杠傳動，剛度高、試驗空間大，又能很好地保證同軸度。保證試驗數據的精確性、穩定性。下臺座帶有梯型槽，試樣裝夾非常方便。
1.2 主機采用多自由度的力學模型進行優化設計，使動態力誤差遠小于同類產品，其波動度指標高于同類產品（靜態試驗力精度±0.5%，靜態、動態試驗力波動度均高達±0.5%）。
1.3 由于主機模型分析及設計上的獨到之處，使本公司的高頻機在整個頻率范圍內一般不需要動態試驗力補償。
1.4 交流伺服電機及伺服驅動系統采用日本松下公司產品，調速范圍寬，可靠性高。
2. 電磁諧振式高頻疲勞試驗機 控制系統
2.1 控制系統采用數字閉環控制系統，智能化數字選頻，可有效地抑制非諧振頻率的干擾，對頻率、相位等自動跟蹤，使控制系統能夠始終工作在主機諧振點上，波形失真度小，工作穩定、起振容易，且不隨試樣或構件本身性能的變化而停振。
2.2 具有常規疲勞試驗（對稱或不對稱）、塊譜疲勞試驗，調制控制疲勞試驗等功能。
2.3 負荷放大器自動調零、自動標定。
2.4 具有超載、超行程、過壓、過流、過熱等保護功能；可任意設置負荷保護上、下限；具有事故自動停機及試樣斷裂自動停機；自動記錄試驗數據，保證試驗的有效性。
3. 電磁諧振式高頻疲勞試驗機 計算機及軟件系統
3.1 由計算機直和控制系統緊密配合接對試驗系統進行管理和控制，在計算機上，采用虛擬面板形式，按鈕式操作。對試驗全程操控。
3.2 具有疲勞裂紋擴展等速率試驗功能，也可完成在疲勞裂紋擴展中的等應力疲勞試驗。
3.3 支持網絡功能，即可在辦公室、家中等地監視（或經授權監控）試驗，試驗過程中可做到無人值守，保護功能完善，穩定性、可靠性高于其他同類產品。
電磁諧振式高頻摩擦力試驗機主要技術指標
1. zui大靜態試驗力： ±100kN
2. zui大單向脈動試驗力： ±100kN
3. zui大動態試驗力（峰值）： 50kN
4. 試驗力分檔： 1、2、5、10（或2%—100.%F.S）
5. 靜態試驗力精度： ±0.5%
6. 試驗力波動度（24小時）：
靜態試驗力波動度：±0.5%
動態試驗力波動度：±0.5%
7. 頻率范圍：60 ~ 300Hz. 5級頻率調節
8. 試驗空間：
上下空間：700mm
試驗跨度：580mm
9. 電能消耗：三相電源380V；300VA；
2500VA（電機運行時）
10. 重量：2800kg 標簽：電磁諧振式高頻摩擦力試驗機（摩擦力）拉壓 軸向加荷
|
